Большое количество оборудования для майнинга стало неактуально в 2018 году. Но это не означает, что майнеры смирились с таким раскладом, — начали появляться анонсы устройств, повышающих хешрейт видеокарт и асиков. Возможность заработать на продаже таких девайсов не упустили и самые крупные компании. Данный материал поможет разобраться, действительно ли ускорители для майнинга вернут актуальность старому оборудованию.
INFO
FPGA расшифровывается как field-programmable gate array, по-русски — программируемые пользователем вентильные матрицы, ППВМ. В более общем случае они называются ПЛИС — программируемые логические интегральные схемы.
С помощью FPGA можно в буквальном смысле проектировать цифровые микросхемы, сидя у себя дома с доступной отладочной платой на столе и софтом разработчика за пару килобаксов. Впрочем, есть и бесплатные варианты. Заметь: именно проектировать, а не программировать, потому что на выходе получается физическая цифровая схема, выполняющая определенный алгоритм на аппаратном уровне, а не программа для процессора.

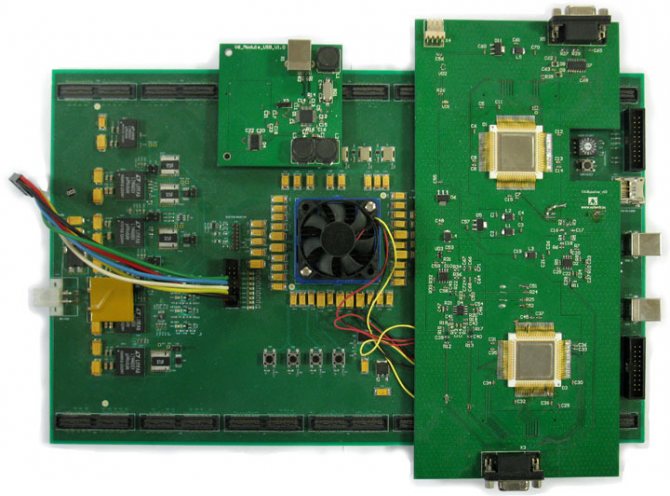

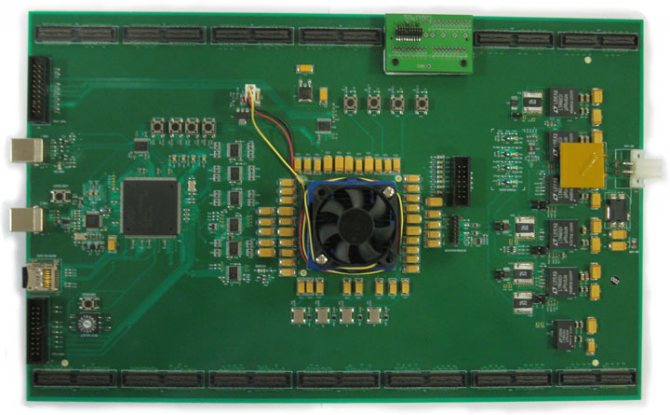

Работает это примерно так. Есть готовая печатная плата с набором интерфейсов, которые подключены к установленной на плате микросхеме FPGA, вроде крутой платы для дата-центра или отладочной платы для обучения.
Пока мы не сконфигурируем FPGA, внутри микросхемы просто нет логики для обработки данных с интерфейсов, и потому работать ничего, очевидно, не будет. Но в результате проектирования будет создана прошивка, которая после загрузки в FPGA создаст нужную нам цифровую схему. Например, так можно создать контроллер 100G Ethernet, который будет принимать и обрабатывать сетевые пакеты.
Важная особенность FPGA — возможность реконфигурации. Сегодня нам нужен контроллер 100G Ethernet, а завтра эта же плата может быть использована для реализации независимых четырех интерфейсов 25G Ethernet.
Существуют два крупных производителя FPGA-чипов: Xilinx и Intel, которые контролируют 58 и 42% рынка соответственно. Основатели Xilinx изобрели первый чип FPGA в далеком 1985 году. Intel пришла на рынок недавно — в 2020 году, поглотив компанию Altera, которая была основана в то же время, что и Xilinx. Технологии Xilinx и Altera во многом схожи, как и среды разработки. Чаще я работал с продуктами компании Xilinx, поэтому не удивляйся ее постоянному упоминанию.

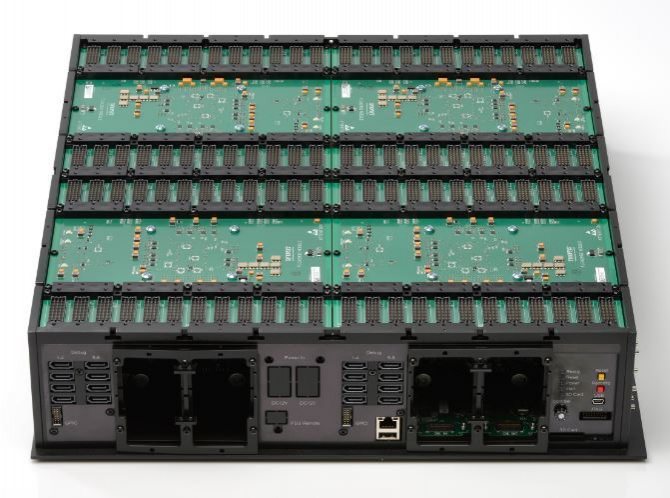

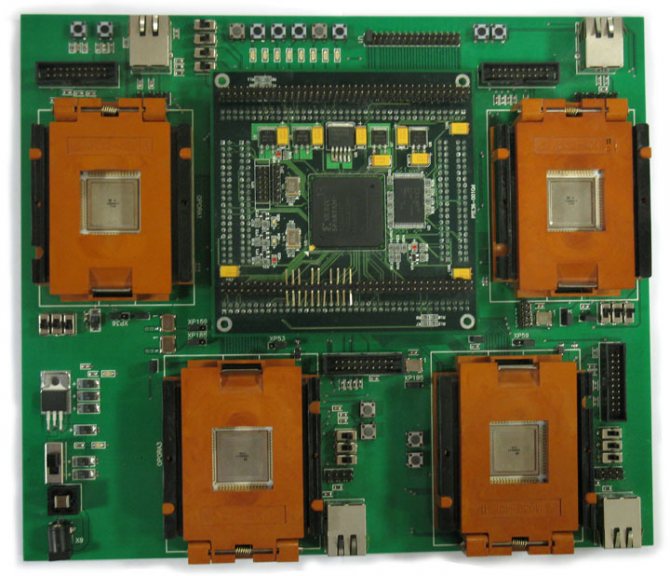

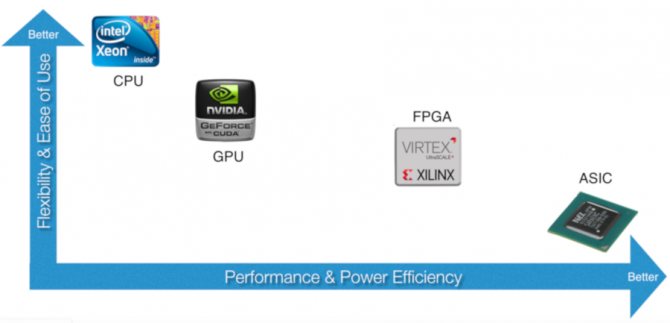

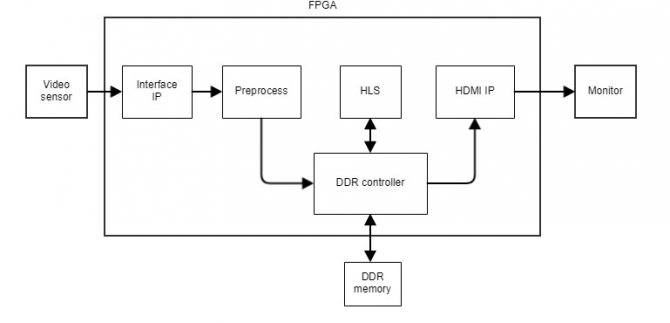

FPGA широко применяются в разных устройствах: потребительской электронике, оборудовании телекома, платах-ускорителях для применения в дата-центрах, различной робототехнике, а также при прототипировании микросхем ASIC. Пару примеров я разберу чуть ниже.

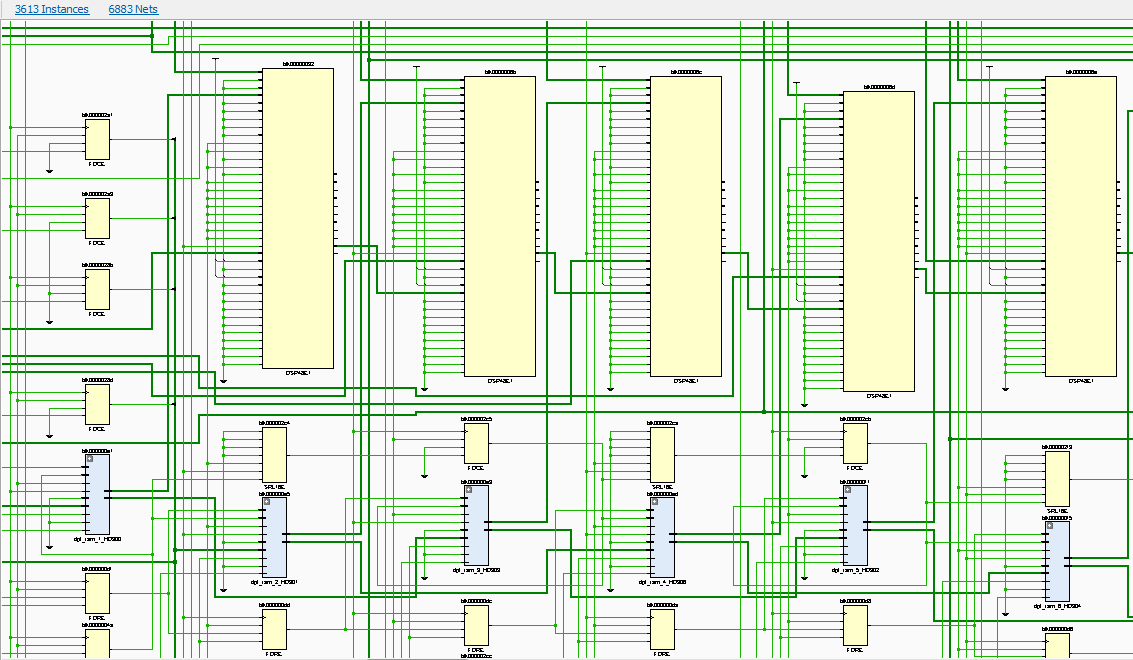

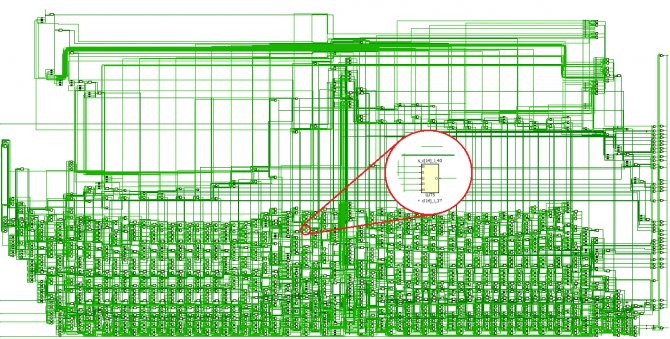

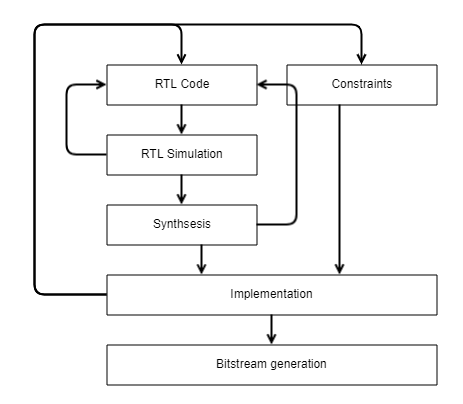

Также рассмотрим технологию, которая обеспечивает аппаратную реконфигурацию, познакомимся с процессом проектирования и разберем простой пример реализации аппаратного счетчика на языке Verilog. Если у тебя есть любая отладочная плата FPGA, ты сможешь повторить это самостоятельно. Если платы нет, то все равно сможешь познакомиться с Verilog, смоделировав работу схемы на своем компе.

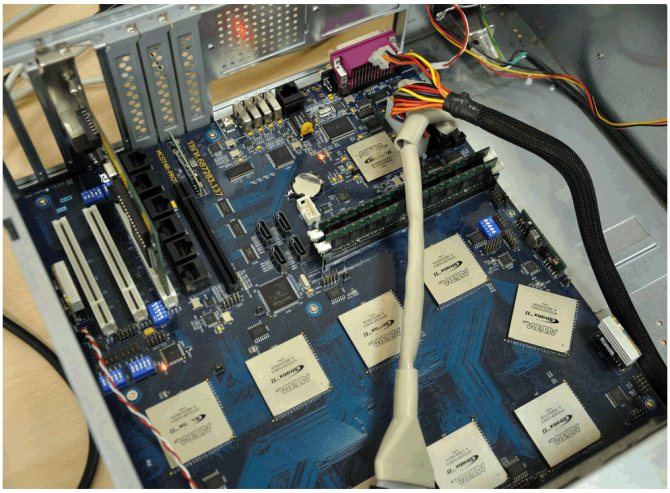

Майнеры
В любой традиционной денежной системе правительства печатают фиатные деньги — контролируют эмиссию банкнот и монет через центральные банки.

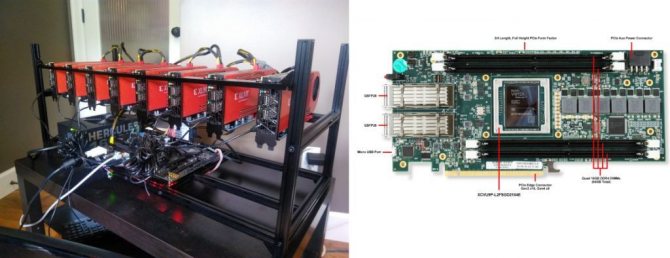

В сфере криптовалют нет никакого центрального органа, регулирующего денежную массу и процесс эмиссии цифровой валюты. Для этого необходимы майнеры, которые отвечают за подтверждение транзакций между пользователями. За свою работу они получают вознаграждение в цифровых монетах. Это позволяет объединить сразу два процесса в один — поддержание работы сети и эмиссию новых токенов в обращение.

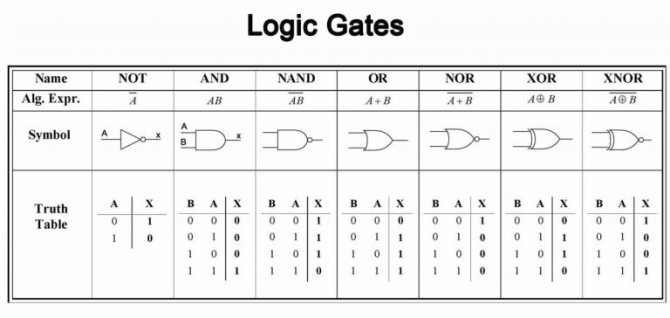

Принцип работы
Микросхема FPGA — это та же заказная микросхема ASIC, состоящая из таких же транзисторов, из которых собираются триггеры, регистры, мультиплексоры и другие логические элементы для обычных схем. Изменить порядок соединения этих транзисторов, конечно, нельзя. Но архитектурно микросхема построена таким хитрым образом, что можно изменять коммутацию сигналов между более крупными блоками: их называют CLB — программируемые логические блоки.
Также можно изменять логическую функцию, которую выполняет CLB. Достигается это за счет того, что вся микросхема пронизана ячейками конфигурационной памяти Static RAM. Каждый бит этой памяти либо управляет каким-то ключом коммутации сигналов, либо является частью таблицы истинности логической функции, которую реализует CLB.
Так как конфигурационная память построена по технологии Static RAM, то, во-первых, при включении питания FPGA микросхему обязательно надо сконфигурировать, а во-вторых, микросхему можно реконфигурировать практически бесконечное количество раз.

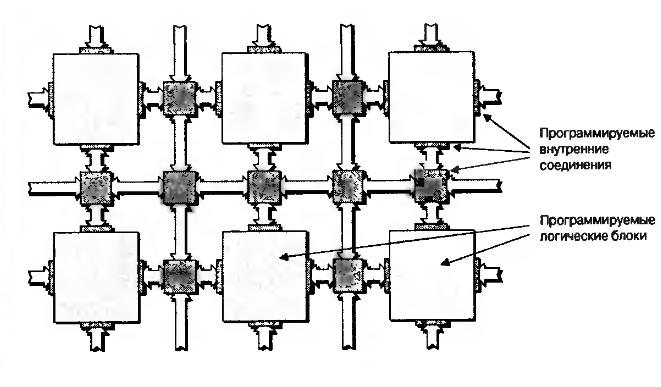

Очень упрощенная 2D-структура микросхемы без конфигурационной памяти
Другие статьи в выпуске:
Xakep #236. FPGA
- Содержание выпуска
- Подписка на «Хакер»-50%
Блоки CLB находятся в коммутационной матрице, которая задает соединения входов и выходов блоков CLB.
Схема коммутационной матрицы
На каждом пересечении проводников находится шесть переключающих ключей, управляемых своими ячейками конфигурационной памяти. Открывая одни и закрывая другие, можно обеспечить разную коммутацию сигналов между CLB.
CLB

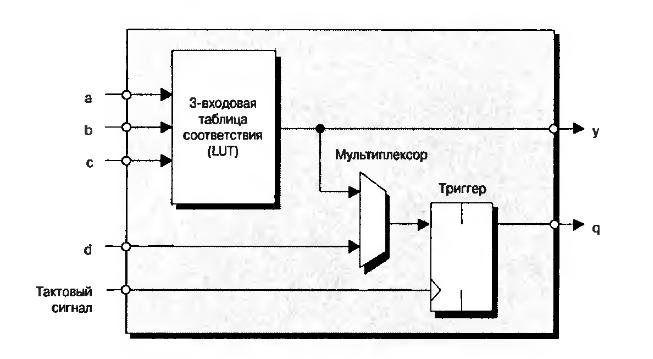

CLB очень упрощенно состоит из блока, задающего булеву функцию от нескольких аргументов (она называется таблицей соответствия — Look Up Table, LUT) и триггера (flip-flop, FF). В современных FPGA LUT имеет шесть входов, но на рисунке для простоты показаны три. Выход LUT подается на выход CLB либо асинхронно (напрямую), либо синхронно (через триггер FF, работающий на системной тактовой частоте).
Принцип реализации LUT

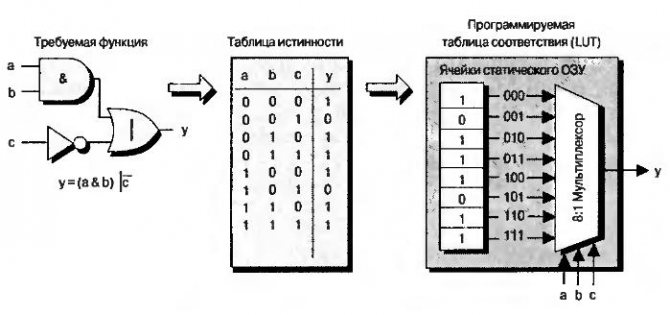

Интересно посмотреть на принцип реализации LUT. Пусть у нас есть некоторая булева функция y = (a & b) | ~ c. Ее схемотехническое представление и таблица истинности показаны на рисунке. У функции три аргумента, поэтому она принимает 2^3 = 8 значений. Каждое из них соответствует своей комбинации входных сигналов. Эти значения вычисляются программой для разработки прошивки ПЛИС и записываются в специальные ячейки конфигурационной памяти.
Значение каждой из ячеек подается на свой вход выходного мультиплексора LUT, а входные аргументы булевой функции используются для выбора того или иного значения функции. CLB — важнейший аппаратный ресурс FPGA. Количество CLB в современных кристаллах FPGA может быть разным и зависит от типа и емкости кристалла. У Xilinx есть кристаллы с количеством CLB в пределах примерно от четырех тысяч до трех миллионов.
Помимо CLB, внутри FPGA есть еще ряд важных аппаратных ресурсов. Например, аппаратные блоки умножения с накоплением или блоки DSP. Каждый из них может делать операции умножения и сложения 18-битных чисел каждый такт. В топовых кристаллах количество блоков DSP может превышать 6000.
Другой ресурс — это блоки внутренней памяти (Block RAM, BRAM). Каждый блок может хранить 2 Кбайт. Полная емкость такой памяти в зависимости от кристалла может достигать от 20 Кбайт до 20 Мбайт. Как и CLB, BRAM и DSP-блоки связаны коммутационной матрицей и пронизывают весь кристалл. Связывая блоки CLB, DSP и BRAM, можно получать весьма эффективные схемы обработки данных.
